PCB dokumentationslösningar

Förbättra och automatisera din dokumentationsprocess

Definiera layouten och innehållet i din slutliga dokumentation och tillverkningsinformation tidigt i designcykeln, använd eller skapa en mall och uppdatera dynamiskt i realtid.

Boka en demo

PCB documentation, PCB dokumentasjon, PCB dokumentation

Toppfördelar

Effektiviserad dokumentation

Genom att automatisera genereringen av materialförteckningar (BOM), monteringstexter, produktionsritningar och annan dokumentation som krävs för tillverkning minskar du tiden och ansträngningen som krävs för att skapa korrekt och omfattande dokumentation, vilket leder till snabbare tid till marknaden för dina produkter.

Förbättrat samarbete

Med versionshantering, designgranskning och realtids-samarbete kan alla teammedlemmar arbeta mer effektivt oavsett sin geografiska plats. Tydlig och korrekt dokumentation hjälper också till att minimera fel och missförstånd, vilket minskar risken för kostsamma misstag under tillverkningen.

Förstärkt designintegritet och överensstämmelse

Inbyggda kontroller för designregler (DRC) och kontroller för tillverkningsbarhet (DFM) hjälper till att identifiera potentiella problem tidigt i designprocessen. Generera dokumentation som överensstämmer med olika branschstandarder och krav, som IPC-standarder eller specifika kundspecifikationer.

Våra PCB dokumentationslösningar

OrCAD X, features, schematic, PCB Design

Dokumentera dynamiskt medan du designar

Förkonfigurerade mallar

Förifyllda tillverknings- och monteringsteckningar

Automatiserad tillverkningsdokumentation i realtid

Förenkla producentens inspektions tid

Boka en demo

Hantera PCB-dokumentation av din design

Automatisk uppsättning av PCB views

Spar tid på dokumentation

Förenkla producentens inspektions tid

Boka en demo

Verifierar design regler, medans du designer

Direkt import av design data

Analys av produktionsfel

Lätt att lära och använda

Inspektion av koppar, lödmasker mm.

Boka en demo

Verifiera dina PCB Design före du sänder till produktion

Optimering av program till flying probe tester

Snabbt och felfritt skapande av NC-filer

Genererar paneler till schemat lätt och effektivt

Lätt att lära och använda

Boka en demo

OrCAD X automatiserar dokumentationen dynamiskt medan du designar

LiveDoc förenklar uppgiften med snabbt att slutföra din tillverkningsdokumentation genom att använda förkonfigurerade mallar med vanliga vyer, förifyllda tillverknings- och monteringsteckningar, effektiv dimensionering och enkel åtkomst till ofta använda objekt som revisionsblock och borrkartor.

Ändringar som görs i PCB-dukten återspeglas automatiskt och dynamiskt i tillverkningsdokumentationen i realtid, vilket minimerar risken för fel och sparar tid på omfattande omarbetningar.

Spela video

Effektivisera din dokumentationsprocess med BluePrint-PCB

Med BluePrint kan du generera produktions- och dokumentationsdata mycket enkelt. Det kan du förvänta dig
reducera dokumentationsprocessen till bara en bråkdel av vad som normalt krävs.

Förbättrar monteringsanvisningar
Enkel automatisk generering av PCB-vyer, detaljer och tabeller från PCB CAD-data
Live och interaktiv dokumentation med hyperlänkar och multimedia

Spela video

Ett intelligent PCB dokumentationsverktyg

OrCAD® Documentation Editor är baserad på BluePrint-teknologi. Verktyget automatiserar din PCB-dokumentationsprocess och sparar både tid och pengar i designfasen.

Inga begränsningar för PCB-vyer
Importera CAD-data direkt från OrCAD PCB Editor (IPC 2581 används)
Enkel dra-och-släpp-funktion från verktygsmenyer
Lägg till och återanvänd mekaniska komponenter i designen
Samla dokumentation, inklusive stycklista, montering och schematisk

Spela video

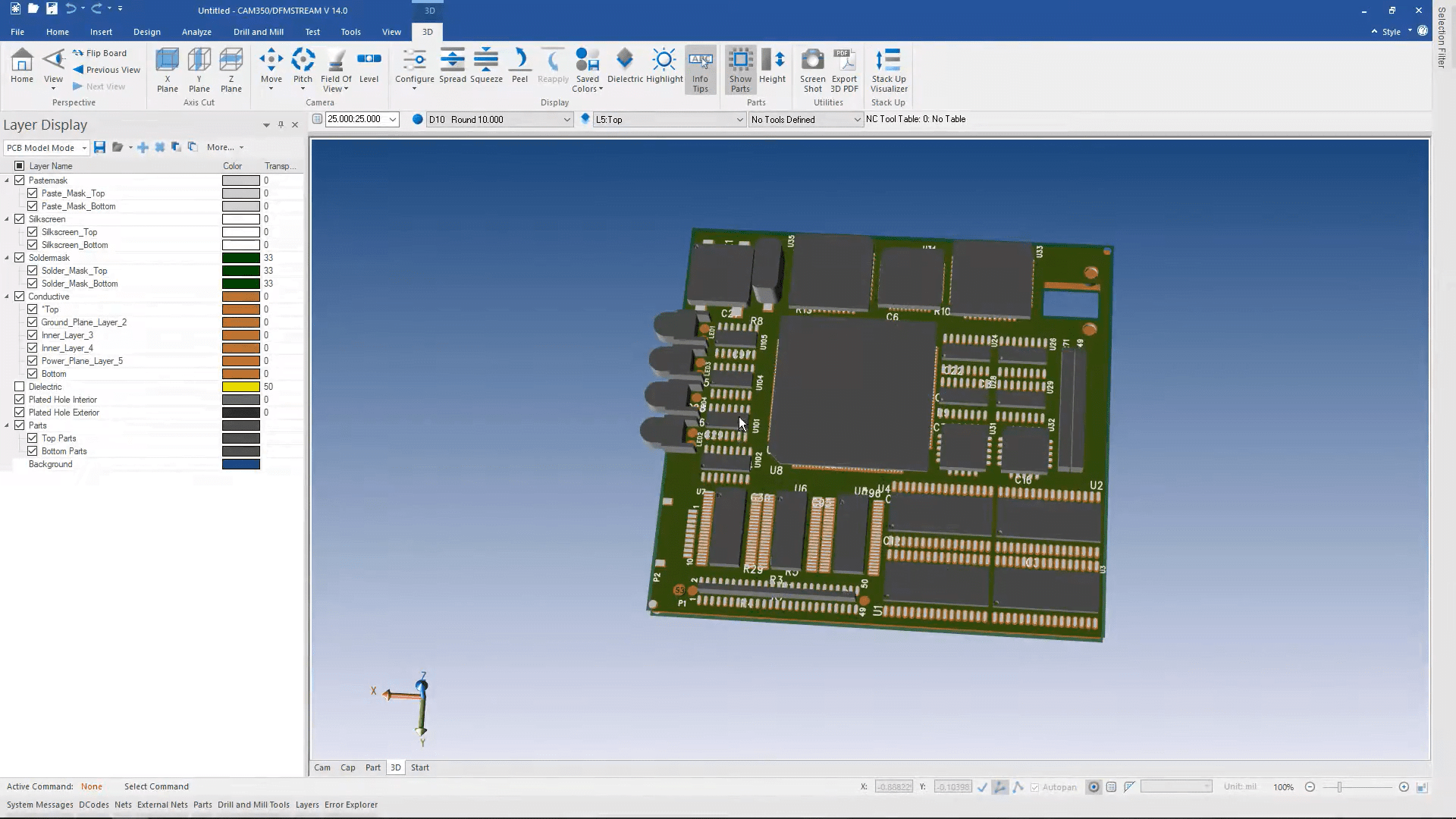

Uppnå säker Verifikation med CAM350

Med CAM350 kan du snabbt verifiera din PCB-dokumentation för utskriftsleverantörer. Du kan kolla designen bl.a. mot kortslutning, bristande anslutning, avstånd, minsta ringformad ring med hjälp av nätlista. Du kan spara tid och pengar vid defekta utskrifter från leverantören.
