ECAD

Schemaritning till elektronikutveckling

Starta elektronikutveckling med marknadens mest använda schemaritningsverktyg.
Genom att kombinera tekniken för schemafångst med omfattande simulering och kretskortsdesign kan du uppnå designintentionen korrekt från början.

  • Skriv in, modifiera och verifiera ditt schema med en smidig övergång till layout.
  • Integrera det med ett robust CIS för att främja återanvändning av högkvalitativ partidata.

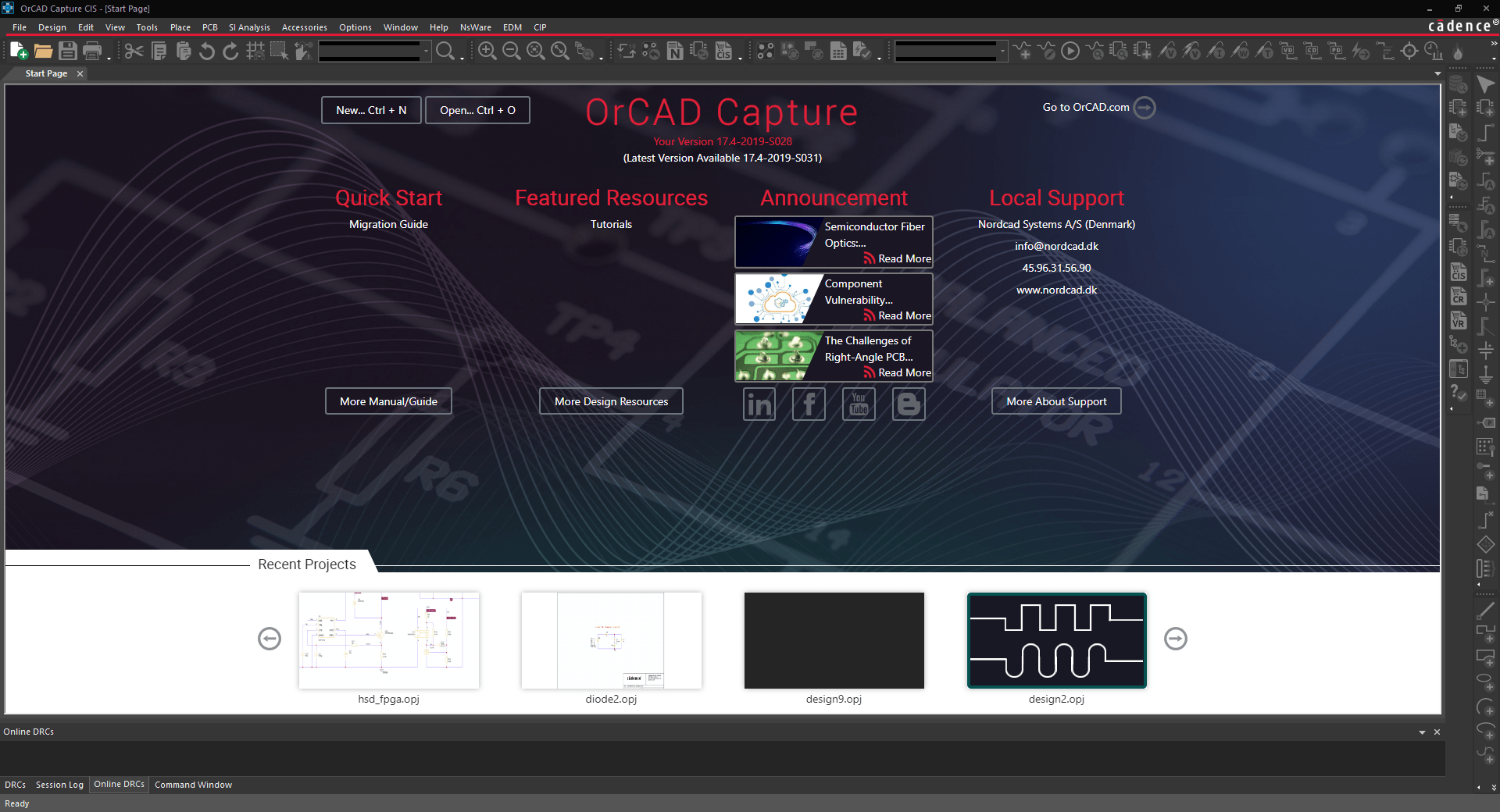

Kom igång på bästa sätt med OrCAD Capture

Under flera år har OrCAD Capture varit det valda schemaritningsverktyget bland företag över hela världen. Du får ett intuitivt verktyg för att skapa och dokumentera elektriska kretsar. Genom att använda Capture tillsammans med CIS (komponentinformationssystem) för komponentdatahantering får du en komplett designmiljö med varianthantering och komponenthantering

  • Unified Search för miljontals komponenter
  • Online designregelkontroll
  • Signalintegritetsanalys
  • Intelligent PDF-generering
Capture schematics

Cross probing till PCB

Du kan snabbt och enkelt hitta komponenter eller nätverk på din utskrift, direkt från Capture. Tryck på en komponent i Capture och se den markerad i ditt PCB-verktyg.

Regeluppsättning till PCB

Som hårdvaruingenjör ska det vara möjligt att sätta upp regler för PCB Designer som du har full kontroll över i Capture.

Databas integration

Med en CIS-lösning är Capture redo för integration med vilken komponentdatabas som helst och du kan snabbt och enkelt placera komponenter direkt från databasen.
Diagramtegning Capture

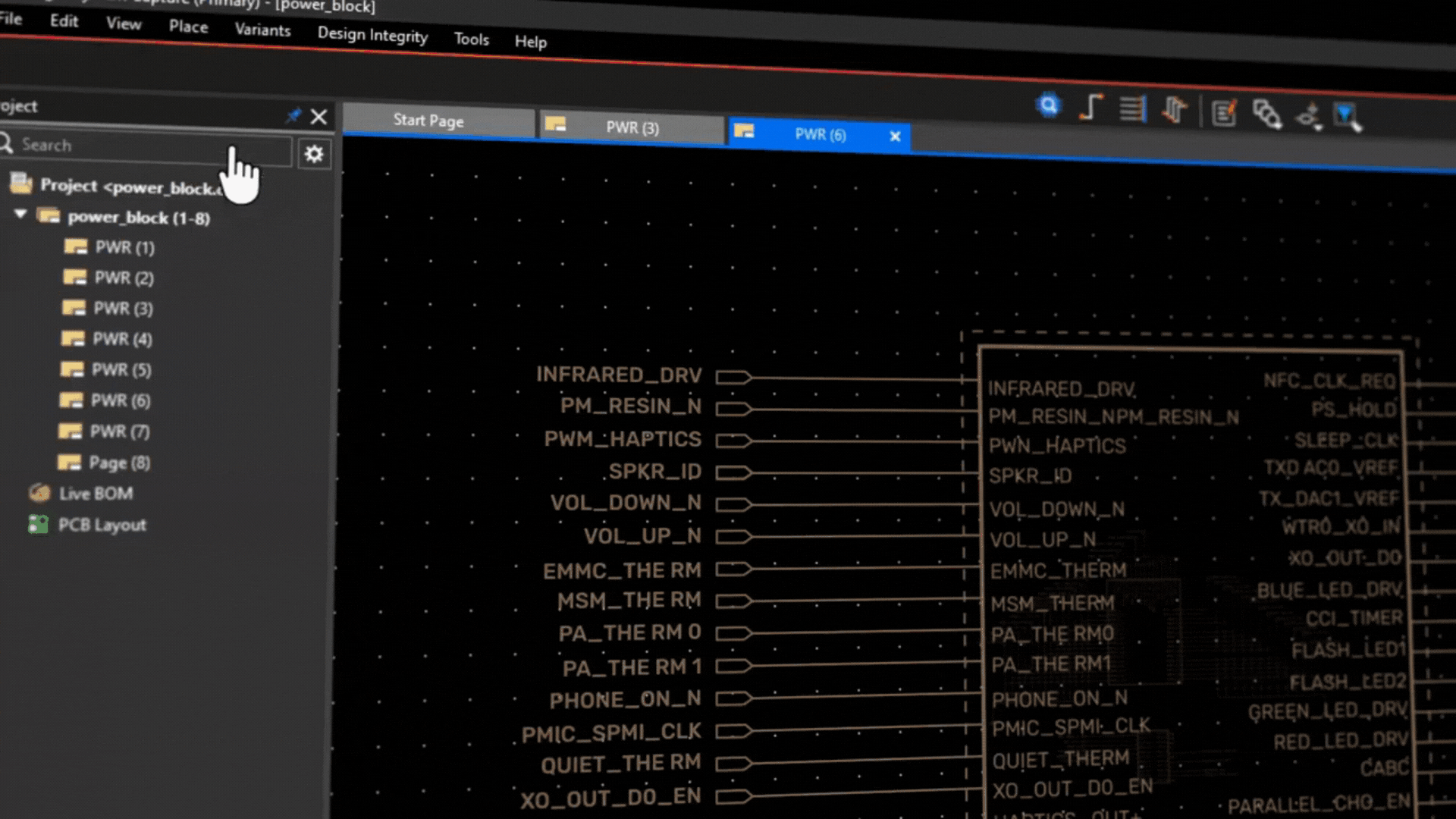

Uppgradera till System Capture

Med System Capture får du en komplett elektronikdesignplattform för systemdesign och multi-kortdesign. Lösningen är intuitiv och inkluderar många högnivå- och användarvänliga funktioner så att du kan vara effektiv från dag ett.

System Capture importerar enkelt befintliga Capture-projekt och symboler. Med en integration till en CIS-databas finns fortfarande direkt åtkomst till komponenter och symboler.

  • Stöd för blockdiagram
  • Enkelt skapande och hantering av varianter
  • Live BOM-uppdateringar
  • Version-på-spara versionskontroll

NYHET

Träda in i den nästa eran av elektronikdesign med OrCAD X

Komplex teknologi omdefinierar kraven på effektivitet, kvalitet och kostnad. Med OrCAD X kliver du in i nästa era av elektronikutveckling, där avancerade funktioner nu är mer tillgängliga och användarvänliga - en möjlighet att utforska avancerade funktioner som tidigare var begränsade till dyrare lösningar.

  • Omfattande funktionalitet
  • 10x högre prestanda
  • Intuitiv användarupplevelse
  • Constraint-driven och samarbetsinriktad

Jämför produkter

OrCAD Capture
OrCAD Capture CIS
System Capture
Vi rekommenderar
OrCAD X Capture
Constraint Manager
Signal Integritet
Advanced Annotation
Varianthantering
Komponentstyrning
Elektrisk Stress Analys
Cloud CIS m. part manager och varianter
ODBC-baserad CIS m. part manager och variants
Cloud design workspace
Cloud workspace management
Versionskontroll
Andra företag som använder Capture

Lär dig mer om schemaritning med Capture

Ta en inledande dialog med en av våra specialister om de många alternativen inom OrCAD och System Capture.
