Lösningar till PCB design

Omvandla din kretsschema till en konkret PCB-design

Våra skalbara och marknadsledande lösningar til PCB design ger dig friheten att maximera produktiviteten, samarbeta sömlöst och uppfylla tid-till-marknaden - varje gång.

Våra lösningar till PCB design

Oavsett om du är en ensamstående användare eller en teammedlem inom ett företag - vi har en lösning för dig.
OrCAD X, features, schematic, PCB Design
OrCAD X
För varje användare
Presto PCB Editor
LiveDOC
Review and markup
3DX canvas
DFM (Design for Manufacturing) kontroller
Cloud-tjänster
Rigid-Flex design
Se planer och funktioner för OrCAD
OrCAD X, features, schematic, PCB Design
Allegro X
Bäst lämpad för företag, för specialalternativ och RF-routning
3D-hantering
Specialroutning
DFA (Design for Assembly)
Elektriska regler (Reflektion, timing, crosstalk)
LiveBOM
Signalintegritetskontroller
AWR Microwave Office-gränssnitt
Se planer och funktioner för Allegro X

Swipe genom OrCADs top funktioner

Fortsätt att vara ansluten

  • Cloud-arbetsutrymme

    Det är dags att effektivisera och höja din dokumentationsprocess.

    LiveDoc förenklar uppgiften att snabbt slutföra din tillverkningsdokumentation med förkonfigurerade mallar som inkluderar vanliga vyer, förifyllda fabrikations- och monteringsteckningar, effektiv dimensionering och enkel åtkomst till ofta använda objekt som revisionsblock och borrkartsdiagram.

    Ändringar som görs i PCB-canvasen återspeglas automatiskt och dynamiskt i tillverkningsdokumentationen i realtid, vilket minimerar risken för fel och sparar tid på tidskrävande omarbetning.

  • LiveBOM

    Identifiera potentiella risker i leveranskedjan redan i designfasen och få tillgång till aktuell information om regelöverensstämmelse, ledtider, kostnader, riskprognoser och detaljer om livscykeln för tusentals komponenter.

    Fatta informerade beslut och se till att dina konstruktioner överensstämmer med regelverksstandarder för att minimera förseningar och oväntade kostnader.

    Oavsett om det handlar om att effektivisera tillverkningsprocesser eller förbättra produktens livslängd, erbjuder OrCAD X verktygen för att stärka din konstruktion mot potentiella hinder.

  • PCB design, OrCAD X

    2-person PCB design med

    Symphony

    Öka effektiviteten i kretskortslayout med Symphony i OrCAD X Presto. Denna molndrivna samarbetsfunktion möjliggör för två användare att samtidigt arbeta inom samma databas.

    Båda användarna är visuellt närvarande i designen, och kretskortet uppdateras i realtid, vilket främjar en samarbetsvänlig teammiljö för effektiv layout, rutning, analys och granskning.

    Denna metod elimineras behovet av manuella pauser, spara och utbyta filer eller utbyta meddelanden mellan teammedlemmar.

  • ECAD/MCAD samarbete

    Med MCADX kan du nu effektivt synkronisera dina elektriska konstruktioner i OrCAD X med motsvarande mekaniska aspekter i SOLIDWORKS.

    Detta samarbete på begäran säkerställer en realtids- och heltäckande förståelse för både de elektriska och mekaniska dimensionerna, vilket effektiviserar integrationsprocessen.

    Genom att överbrygga klyftan mellan de två designmiljöerna förbättrar MCADX den övergripande designprocessen, minimerar fel, accelererar designiterationscykeln och resulterar slutligen i en mer robust och sömlöst integrerad slutprodukt.

Gör det Presto

  • Ny PCB miljö

    Presto PCB Editor kombinerar robustheten hos din välbekanta PCB Editor med en moderniserad användargränssnittsupplevelse för en sömlös och effektiv implementering. Du kan enkelt växla mellan Presto och PCB Editor baserat på dina preferenser.

    Upplev kraften i en användarvänlig gränssnitt, vilket eliminerar inlärningskurvan och ökar produktiviteten. Navigera, placera och rutt, analysera, korrigera och visualisera ditt kretskort.

    Med funktioner som MCAD-samarbete, samtidig kretskortslayout och integrerad signal- och effektanalys omdefinieras teamdesignen. Fullt kompatibel med Allegro & OrCAD PCB Editors, behåller Presto skalbarheten för befintliga användare.

  • Allegro routine engine

    OrCAD X ger tillgång till den branschledande Allegro-routningsmotorn, som är förtroendeingivande för världens ledande företag när det gäller de mest intrikata kretskortsdesignerna.

    Överkom självsäkert vilken routningsutmaning som helst och känn dig trygg med att dina verktyg inte kommer att hindra din framsteg. Den rena användargränssnittet eliminerar komplexa kommandon som är gömda i menyer, vilket gör det möjligt för dig att aktivera kommandon direkt på din design-canvas.

    Genom att prioritera klickbarhet och anpassning säkerställer OrCAD X en effektiv designprocess.

  • Global sökmotor

    I OrCAD X Presto är det enkelt att lokalisera och redigera kretskortselement med den intuitiva sökfönstret.

    Njut av sömlös identifiering av komponenter, stiften, näten, spåren, formerna, designregelfel och mer med intelligent wildcard-sökning och filtreringsalternativ.

    Med tvåvägs korsreferens, granska och modifiera effektivt designaspekter direkt på kretskortscanvasen, vilket effektiviserar din kretskortslayoutprocess.

Uppnå noggrannhet och precision

  • LiveDOC

    Det är dags att effektivisera och höja din dokumentationsprocess.

    LiveDoc förenklar uppgiften att snabbt slutföra din tillverkningsdokumentation med förkonfigurerade mallar som inkluderar vanliga vyer, förifyllda fabrikations- och monteringsteckningar, effektiv dimensionering och enkel åtkomst till ofta använda objekt som revisionsblock och borrkartsdiagram.

    Ändringar som görs i PCB-canvasen återspeglas automatiskt och dynamiskt i tillverkningsdokumentationen i realtid, vilket minimerar risken för fel och sparar tid på tidskrävande omarbetning.

  • Ny 3D motor

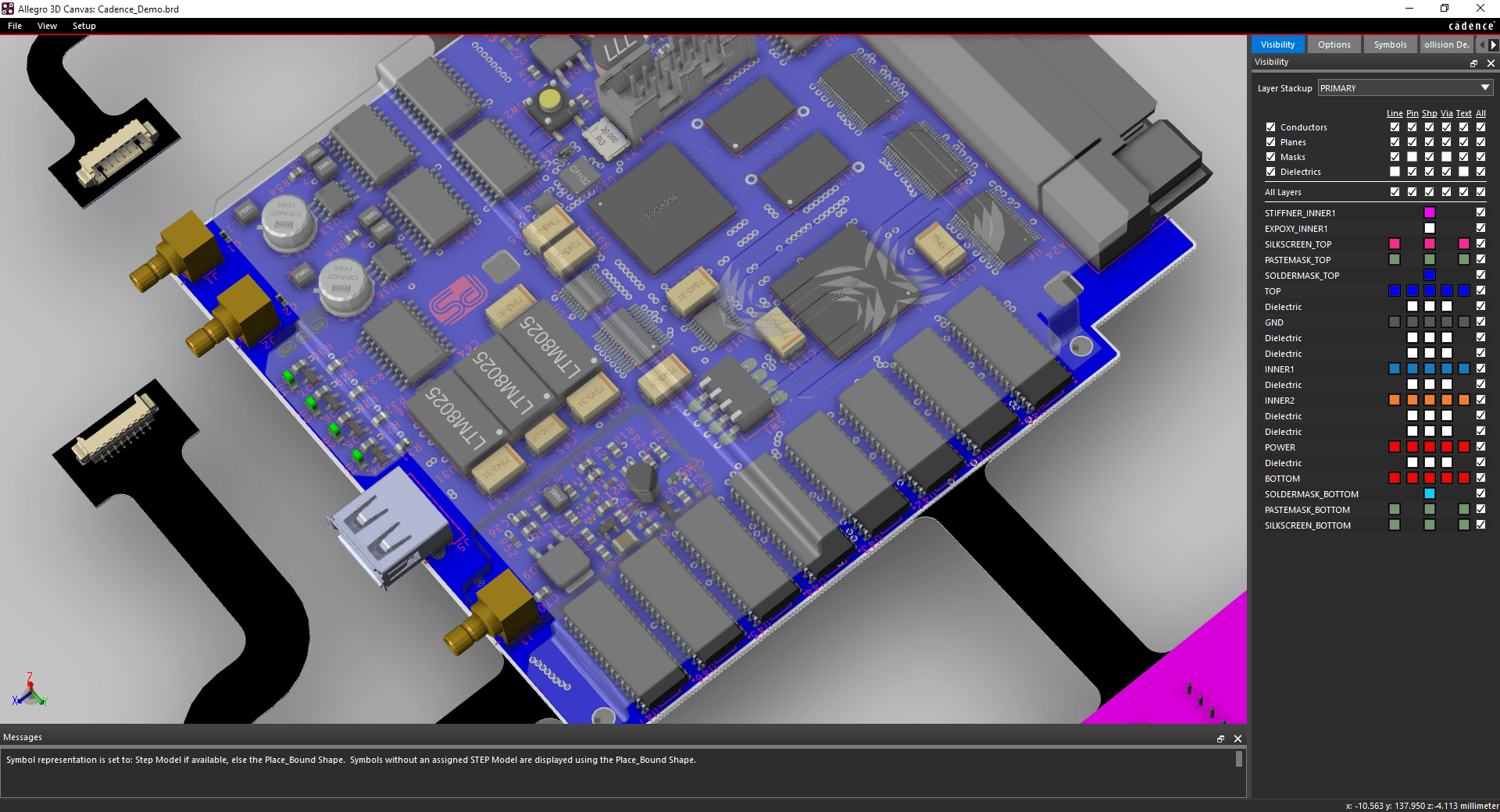

    Den optimerade 3D-motorn integrerad i OrCAD X hanterar 3D-intrikatesser med lätthet. Oavsett om det gäller att förbättra komponentplacering, optimera avstånd eller lösa kollisioner, navigerar den förbättrade 3D-motorn sömlöst mellan både 2D- och 3D-vyer.

    Granska och fråga om dina konstruktioner i 3D för att säkerställa en noggrann kontroll av fria utrymmen och kollisionsproblem. 3D-vyn och funktionaliteten har höjts för att erbjuda en snabbare och mer robust upplevelse.

    Effektivisera exportprocessen med helt anpassningsbara alternativ för innehåll och utdataformat, inklusive STEP, PDF, IGES och ACIS.

  • Review och Markup

    Möjliggör exakt feedback direkt inom Presto Canvas genom att kommentera specifika designelement, bifoga ögonblicksbilder för visuell kontext och tagga kollegor för effektivt samarbete.

    All feedback är inbäddad i designdatabasen, vilket säkerställer dataintegritet och ger en omfattande dokumentation av granskningsprocessen.

    Denna effektiva metod förbättrar kommunikationen, främjar interaktion i realtid och ökar öppenheten i designlivscykeln, vilket gör den till ett oumbärligt verktyg för distribuerade designteam och flera intressenter.

  • Uppgraderad constraint hantering

    OrCAD X utökar din åtkomst till Allegro-begränsningshanteringsmiljön, en ledande funktion inom branschen.

    Upplev återkoppling i realtid under din designprocess med en omfattande uppsättning regler som garanterar funktionalitet och tillverkningsbarhet.

    Detta inkluderar elektriska regler som differentiella par, spridningsfördröjningar och återväg, liksom fysiska och avståndsregler, tillverkningsriktlinjer, 3D-frikontroll och mer.
